가스 절단기

▣ 중형 절단기 (M’CUTTING TORCH)

규 격 포 장 용 도
460mm 25개/박스 가장 많이 사용.
근거리 절단 및 용접용
직선식 460mm
630mm
830mm 15개/박스 고철 해체작업, 설비작업
원거리 절단용
1,000mm

▣ 중형 절단기 (M’CUTTING TORCH)

규 격 포 장 용 도
500mm
직선식 500mm
25개/박스 두꺼운 철판 절단 및 용접용

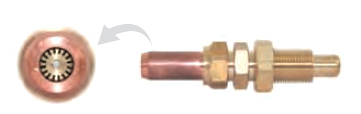

▣ LPG 절단화구

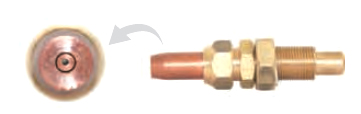

▣ 아세틸렌(AC) 화구

규 격 화구종류 소포장 박스포장
중형 #1, #2, #3 10개 360개
대형 #1, #2, #3 10개 200개

▣ 절단기 밸브

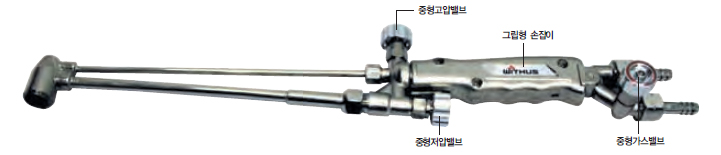

중형고압 중형저압 중형가스

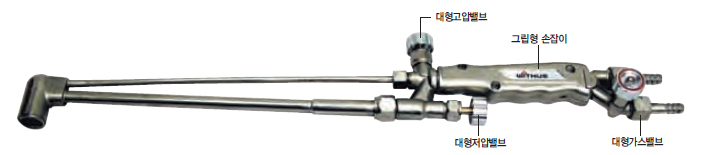

대형고압 대형저압 대형가스

▣ 가스절단기 화구체결 순서

▣ 가스절단기 조작순서

절단 작업 중 아래의 증상이 나오면 작업을 중지 하시고 점검하세요.
산소 고압밸브를 열 때, 화염이 갑자기 소멸되거나 화구부위에서“탁~탁”하는 소리가 나거나 불꽃이 위축되면, 화구와 절단기가 아직 제대로 체결이 안되었음을 의미하거나 가스흐름의 부족 으로 절단기의 정상적인 사용이 문제가 있음을 표시한다.
반드시 그 원인을 충분히 점검을 한 후, 다시 화염을 조정하여 사용한다.
절단 시 쇳물이 튀어 화구를 막을 수 있으므로, 화구를 모재에 너무 가깝게 하지 않도록 주의해서 절단한다.

▣ 가스절단기 조작순서

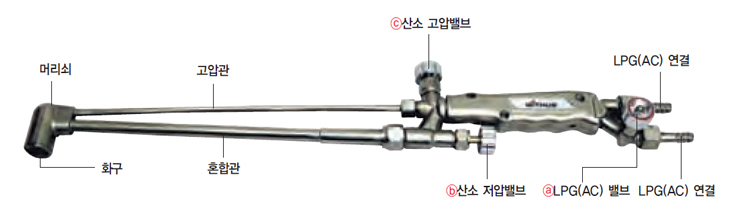

1. LPG(AC)밸브를 1/2만큼 연 후 점화라 이터를
  이용 화구에 점화.
2. 산소저압밸브를 조금씩 열어 적정화력이 나오도록
  조절. 불꽃의 세기를 맞추기 위해서 LPG(AC) 밸브와
  ⓑ산소저압밸브를 번갈아 조금씩 조절, 원하는 화력이
  나오면 절단하고자 하는 모재를 달군다.절단할 수 있을
  정도의 예열이 되었다 판단될 때,
3. 산소고압밸브를 열고 절단

▣ 절단기 소화 순서(매우 중요)

1. 산소고압밸브를 잠근다.
2. 산소저압밸브를 잠근다
3. LPG(AC)밸브를 잠근다.
  절단기의 모든 밸브가 잠겨 있는지 다시
  확인한다. 가스통의 밸브를 모두 잠근다.

▣ 역화 되는 원인

역화란? :
작업 중 고압산소가 화구를 통해 방출하지 못하고 혼합관으로 불꽃이 역류되어 혼합관이 터지는 현상으로 만약에 혼합관이 터지지 않고 불꽃이 가연성 가스통에 들어 가면 더 위험해질 수가 있음으로 혼합관이 터지게 설계되어 있음.

* 조임 부위 및 가스호스의 손상으로 가스가 누설되어 압력이 저하될 때
* 화구의 조임 불량으로 접촉면과 밀착상태가 부적합 할 때
* 화구의 취급불량으로 밀착면이 찍혀 있을 때
* 절단 중 쇳물이나 이물질이 화구를 막아 고압산소가 혼합관으로 들어갈 때
* 절단, 용접작업 시 화구 끝이 모재와 닿아 가스의 흐름을 방해할 때

중형화구 작업조건 및 절단범위
화구 번호 구경(mm) 절단범위(mm) 가스압력(kgf/㎠)
산소 PG/AC
NO. 1 0.7 1 ~ 5 2.5 0.3
NO. 2 0.9 5 ~ 15
NO. 3 1.1 15 ~ 30
대형화구 작업조건 및 절단범위
화구 번호 구경(mm) 절단범위(mm) 가스압력(kgf/㎠)
산소 PG/AC
NO. 1 1.0 1 ~ 10 3.0 0.35
NO. 2 1.3 10 ~ 50
NO. 3 1.6 50 ~ 100

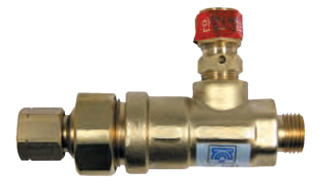

역화방지기 및 가스 절단기 부품

▣ 중형 절단기 (M’CUTTING TORCH)

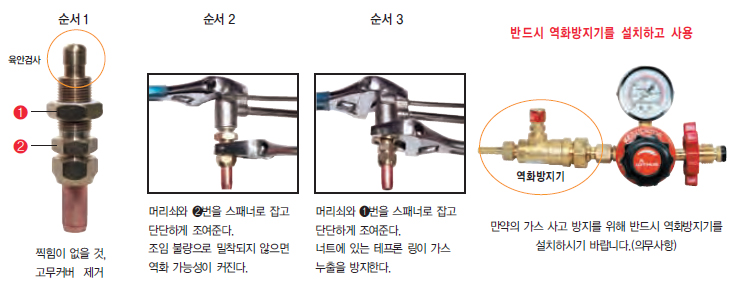

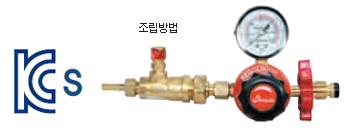

역화방지기는 자율안전인증 대상 품목으로
한국산업안전보건공단의 인증을 받은 제품만을 사용하여야 함.
자율안전확인번호 12-AV2FD-0012, 형식 : WS-01 용량(등급):건식

▣ 중형용접기

구 분 전 장
미니용접기 300mnm
중형용접기 400mnm
구 분 규 격 길 이
중형용접기 50, 75, 100, 150, 250, 350 40mm
미니용접기 10, 16, 25, 40 28mm

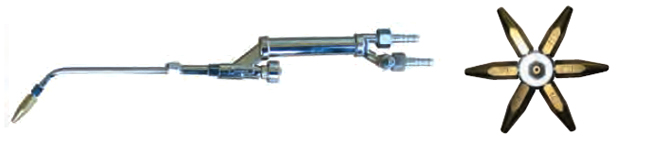

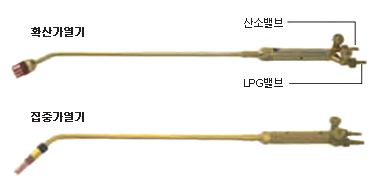

▣ 가열기 700mm/1000mm

구 분 규 격 길 이
집중화구 1000, 2000, 3000 70mm
확산화구 3500, 4000, 5000 20mm

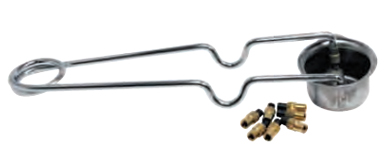

▣ 절단기용라이터 / 라이터돌

▣ 산소바늘 78mm/100mm
