가스조정기

▣ LPG 조정기(LPG, X150)

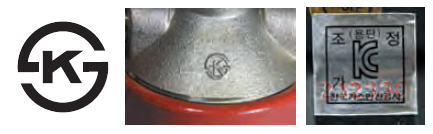

LPG 조정기 관련 인증 및 검사

- 외국가스용품의 제조등록 : 지식경제부 (제 GA-01호)
- 설계단계검사 : 한국가스안전공사 (제 11-46-001호)
- 한국산업표준㉿ 인증 : 한국표준협회 (제12-0075호)
- 정기품질검사/상시샘플검사 : 한국가스안전공사
출력 입력
3kgf/cm2 18kgf/cm2

▣ LPG 조정기(LPG, X150)



▣ 아세틸렌 조정기(Ac, X350)

출력 입력
25kgf/cm2 250kgf/cm2

출력 입력
3kgf/cm2 40kgf/cm2

▣ 질소 조정기 (N2, X700)



▣ 수소 조정기 (H2, X800)



▣ 헬륨 조정기 (He, X900)


출력 입력
10kgf/cm2 250kgf/cm2

출력 입력
10kgf/cm2 250kgf/cm2

출력 입력
10kgf/cm2 250kgf/cm2


조정기 부품

▣ 알곤 조정기 X500



▣ CO2 조정기 X600




CO2조정기 사양

- 입력 나사 : 단심보/장심보
- 입력 너트 : 22mm/23mm
- 히터전원 : 110V/220V

서울경기는 단심보/22mm,
경상 전라지역 22mm/장심보를
주로 사용하나, 23mm를 사용하는
경우도 있음.

입력
250kgf/cm2

입력
40kgf/cm2

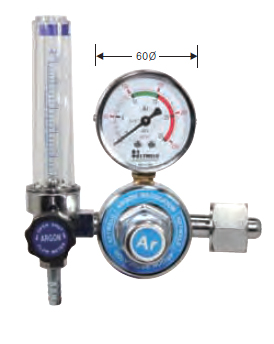

▣ 알곤조정기
  (보급형, NETWELD X560)

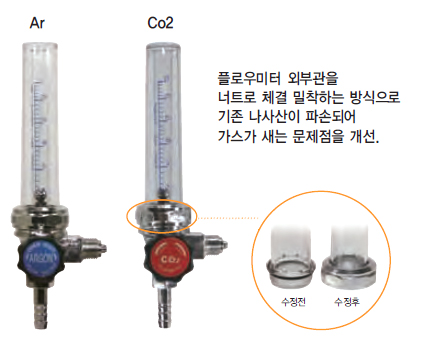

▣ 플로우 미터


입력
250kgf/cm2

플로우 미터 너트 &닛플
CO2, 알곤,
질소, 헬륨, 수소
25리터, 50리터
100리터 주문가능

▣ CO2 히터(CO2 Heater)

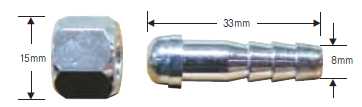

▣ 플로우미터 출력 너트 & 니플


- 110V 청색, 220V 적색 튜브 착용
- 히터 표면에110V / 220V 마킹

▣ 입출계(Pressure Gauge)


용도 규격 크 기(Ø)
산 소 입력 - 250 kgf/㎠ 60 Ø
출력 - 25 kgf/㎠ 60 Ø
LPG 출력 - 3 kgf/㎠ 60 Ø
아세틸렌 입력 - 40 kgf/㎠ 60 Ø
출력 - 3 kgf/㎠ 60 Ø
알 곤 입력 - 250 kgf/㎠ 50 Ø
CO2 출력 - 6 kgf/㎠ 50 Ø
질 소 입력 - 250 kgf/㎠ 50 Ø
출력 - 10 kgf/㎠ 50 Ø
헬 륨 입력 - 250 kgf/㎠ 50 Ø
출력 - 10 kgf/㎠ 50 Ø
수 소 입력 - 250 kgf/㎠ 50 Ø
출력 - 10 kgf/㎠ 50 Ø

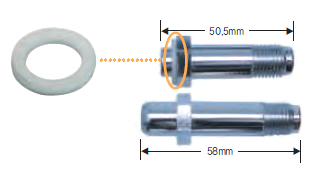

▣ 장심보 / 단심보



▣ 너 트


w22-14산 너트 끝 부분에 홈이 파여 있어, w23-14산 너트와 구분되며, 알곤 조정기와 표준 C02 조정기에는 w2214산 너트를 사용

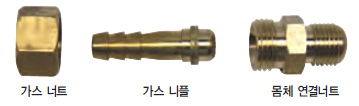

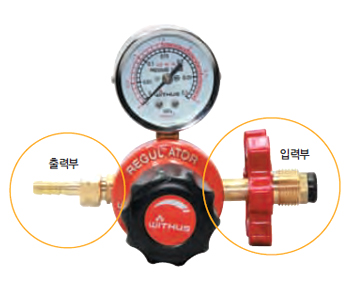

▣ LPG 조정기 입출력 나사 / 너트

▣ 너 트

[ 입력부 ]
▲ 입력나사 및 고무 패킹 ▲ 입력 너트

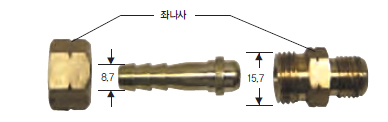

[ 출력부 ]
LPG 조정기 출력부 너트와 몸체 연결 너트에는 홈으로 마킹되어 있으며, 아세틸렌 조정기와 동일.

▣ L산소 조정기 입출력 나사/너트

[ 출력부 ]   [ 입력부 ]

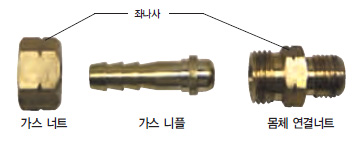

▣ 아세틸렌 조정기 입출력 나사/너트

[ 출력부 ]   [ 입력부 ]

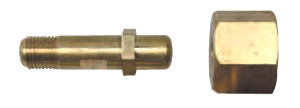

▣ 기타 조정기 입력너트/나사


▲ 수소(H2)   ▲ 질소(N2   ▲ 헬륨(He)   ▲ 장나사(공통 사용)
사용처나 지역에 따른 너트 사양 교체 가능(주문)

▣ 가스 혼합기



▣ 가스 절감기 DHT 1000

품 명 가스혼합기
적용 가스 Ar + Co2
입력 압력 〉0.4 MPa
출력 유량 0~50 L/Min
혼합 범위 0~100%(Ar)
혼합 편차 ±1.5%
외형 치수 300mm×180mm×25mm
Co2가스와 Ar가스를 혼합하여 안정되게
혼합된 가스의 유량을 공급.
주로 국내에서는 알곤 70~80%에
Co2 20~30%의 비율로 혼합하여 사용
- 가스절감 최대 30%
- 플로우미터에 간편장착
- CO2/Ar/혼합가스에 적용
